[2장] 서버를 열어 보자

2.1 물리 서버

2.1.1 서버 외관과 설치 장소

• 랙(Rack)에는 서버뿐만 아니라 HDD가 가득 장착되어 있는 저장소나 인터넷 및 LAN을 연결하기 위한 네트워크 스위치 등이 탑재되어 있음
• 서버 설치 시 가장 중요한 정보는 서버 크기(U), 소비 전력(A), 중량(kg)

2.1.2 서버 내부 구성

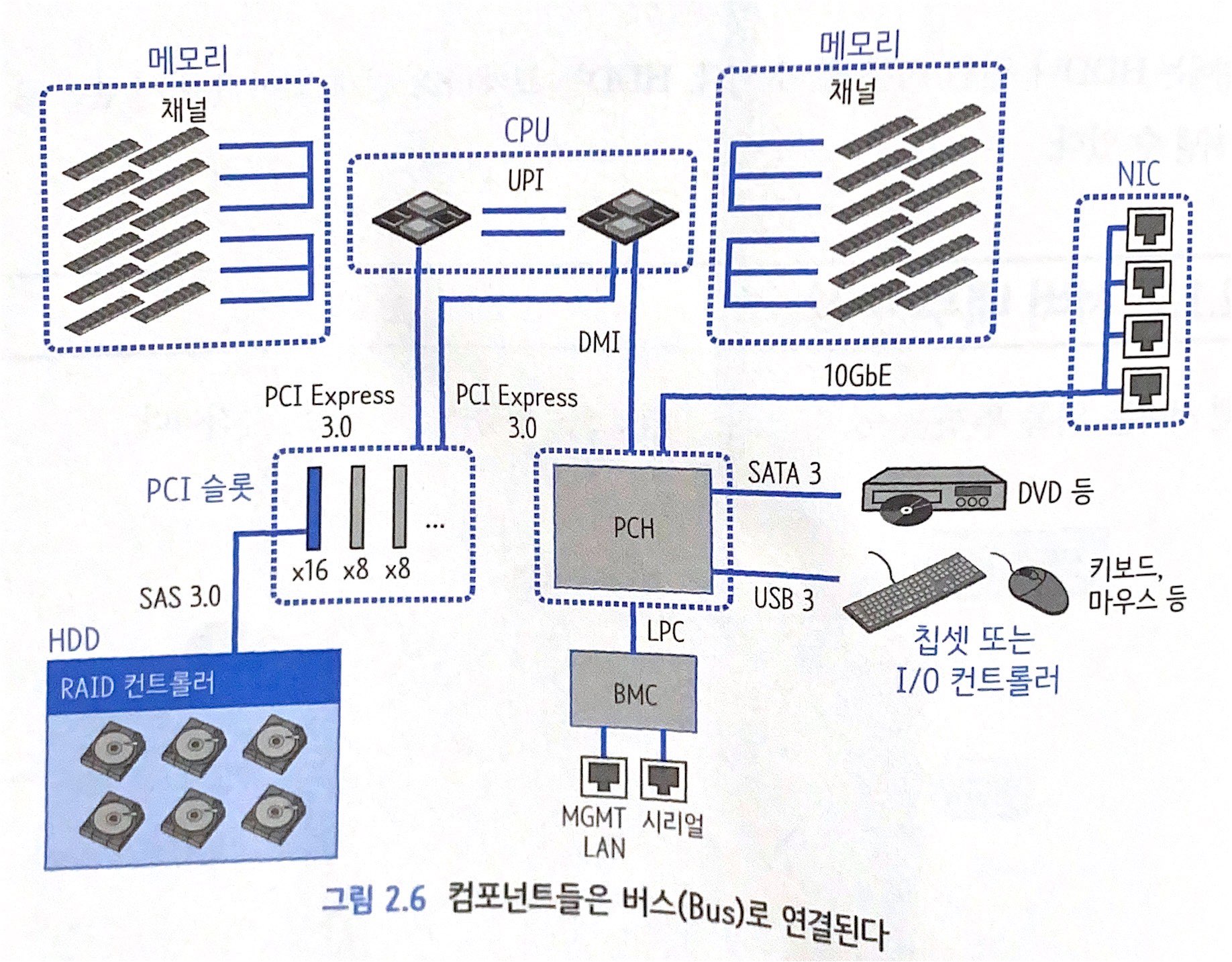

• 컴포넌트를 연결하는 선을 버스(Bus)
• CPU와 메모리는 물리적으로 직접 연결됨
• PCI Express 슬롯은 외부 장치를 연결하는 곳
• Xeon 확장 프로세서 아키텍처에서는 CPU가 PCI를 직접 제어
• 위 그림에서는 칩셋이 네트워크 인터페이스를 4개까지 직접 제어 가능
• BMC(Baseboard Management Controller)는 서버의 HW 상태를 감시하며, 독립적으로 움직임.
  • 서버의 H/W에서 장애가 발생한 경우 BMC 콘솔을 통해 서버 상태를 확인하거나 네트워크로 접속해서 서버를 원격으로 재시작 가능
• 서버와 PC는 물리적으로 기본 구성이 같으나 서버는 전원이 이중화되어 있어 장애에 강하고, 대용량 CPU나 메모리가 탑재되어 있는 정도가 PC와 다름

2.2 CPU





• 서버 중심에 위치해서 연산 처리를 실시하는 CPU(Central Processing Unit)

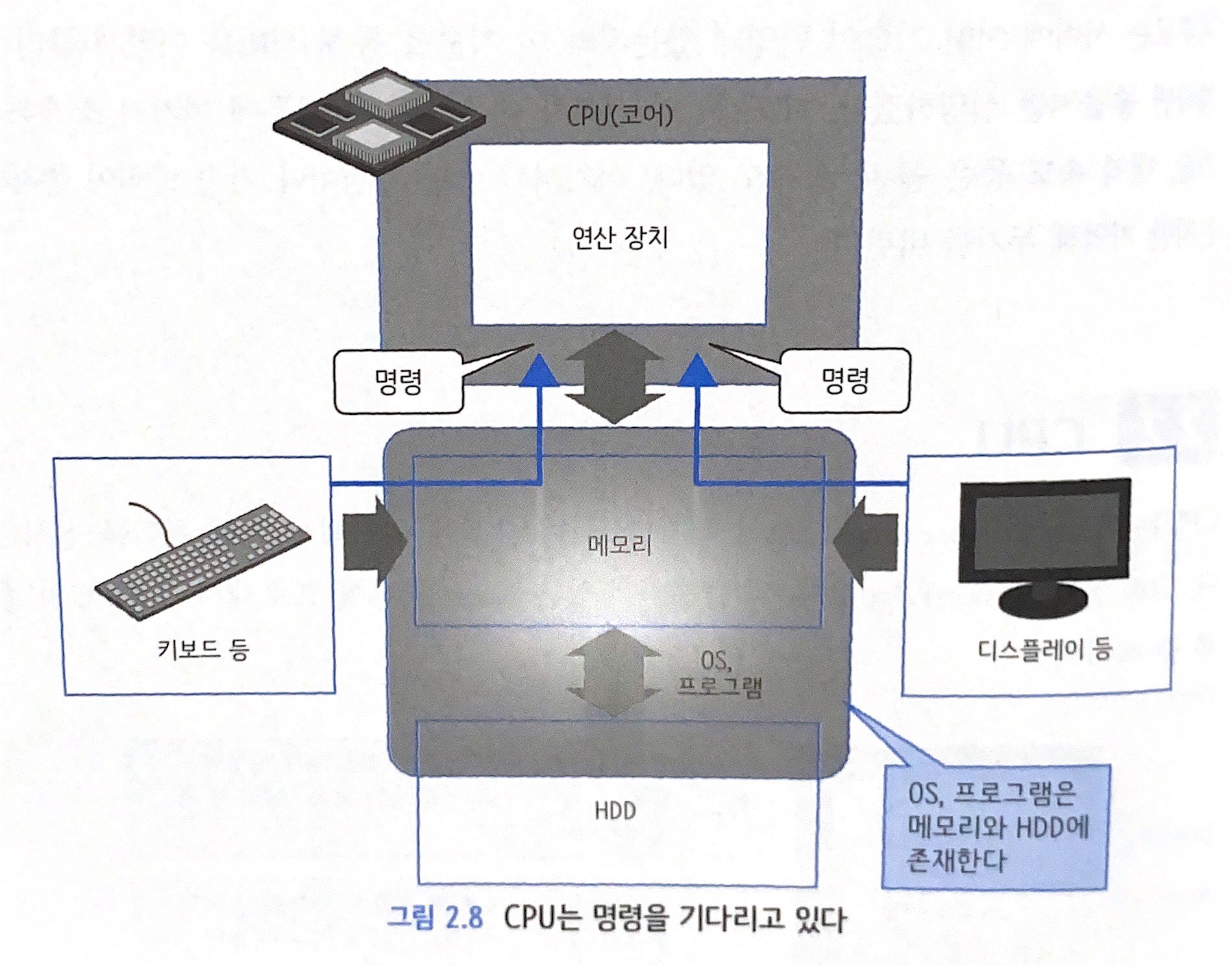

• CPU는 명령을 받아서 연산을 실행하고 결과를 반환하고, 명령과 데이터는 기억 장치나 입출력 장치를 통해 전달됨
• CPU를 '코어(core)'라고 하며, 하나의 CPU에 여러 개의 코어가 존재하는 멀티 코어화 진행 중. 코어는 각자가 독립된 처리 가능
  • 그럼 이건 재귀의 형태라는 걸까...? CPU 자기 스스로 안에 또 CPU가 있는 건가?
• 운영체제(Operating System, OS)에서 동작하는 웹 서버나 데이터베이스의 실체인 '프로세스'와 사용자 키보드, 마우스 등을 통한 입력으로 OS에 명령을 내리고 이를 OS는 또 아래로 보냄
• 키보드나 마우스가 하는 처리를 '끼어들기(Interrupt) 처리'

2.3 메모리

• CPU 옆에 위치하여 CPU에 전달하는 내용이나 데이터를 저장하거나 처리 결과를 받는 메모리(기억 영역)
• 메모리에 저장되는 정보는 영구성이 없어 서버를 재시작하면 데이터가 날아가지만 엑세스를 빠르게 할 수 있어 사용
• CPU 자체에도 레지스터, 1차(L1)/2차(L2) 캐시라는 메모리 존재. 일반 메모리보다 더 빠르지만 용량이 작음

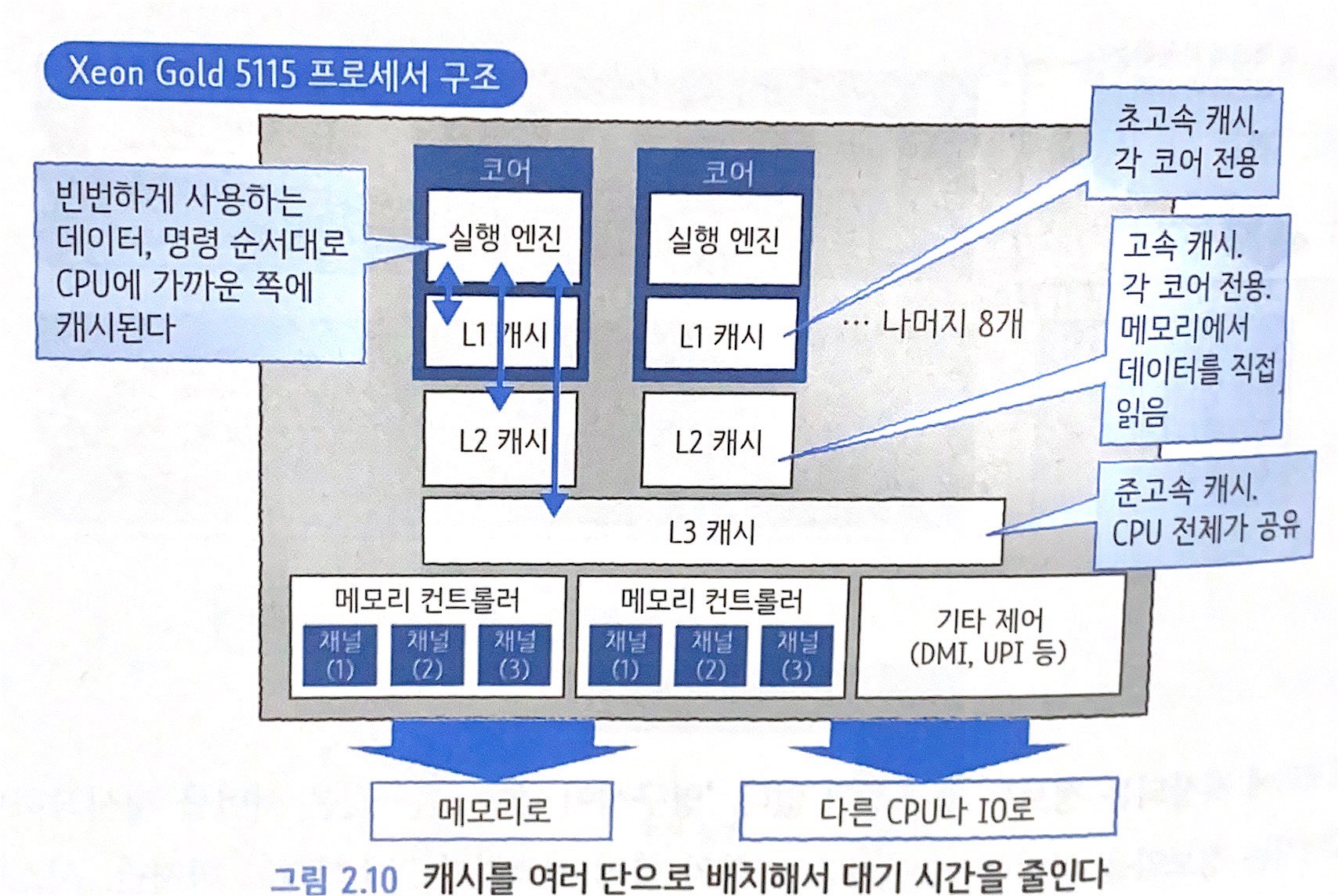

• 여러 단계로 구성 되어 있는 프로세서의 캐시
• 이 아키텍처에서는 L1, L2 캐시에 있는 데이터가 L3에도 존재하여 다른 코어는 자신 이외의 캐시를 확인하지 않고 L3 캐시만 확인
• 메모리를 이용하려면 메모리 컨트롤러를 경유해서 CPU 밖으로 나가야 하는데, 고속 CPU에서는 이러한 처리 지연(Latency)를 허용하지 않기 때문에 가장 자주 사용하는 명령/데이터를 코어 가까운 곳에 배치하고 메모리 영역을 여러 개로 사용

  • L1캐시에는 초고속으로 액세스하고 싶은 데이터를
  • L2캐시에는 준고속으로 액세스하고 싶은 데이터를 둠

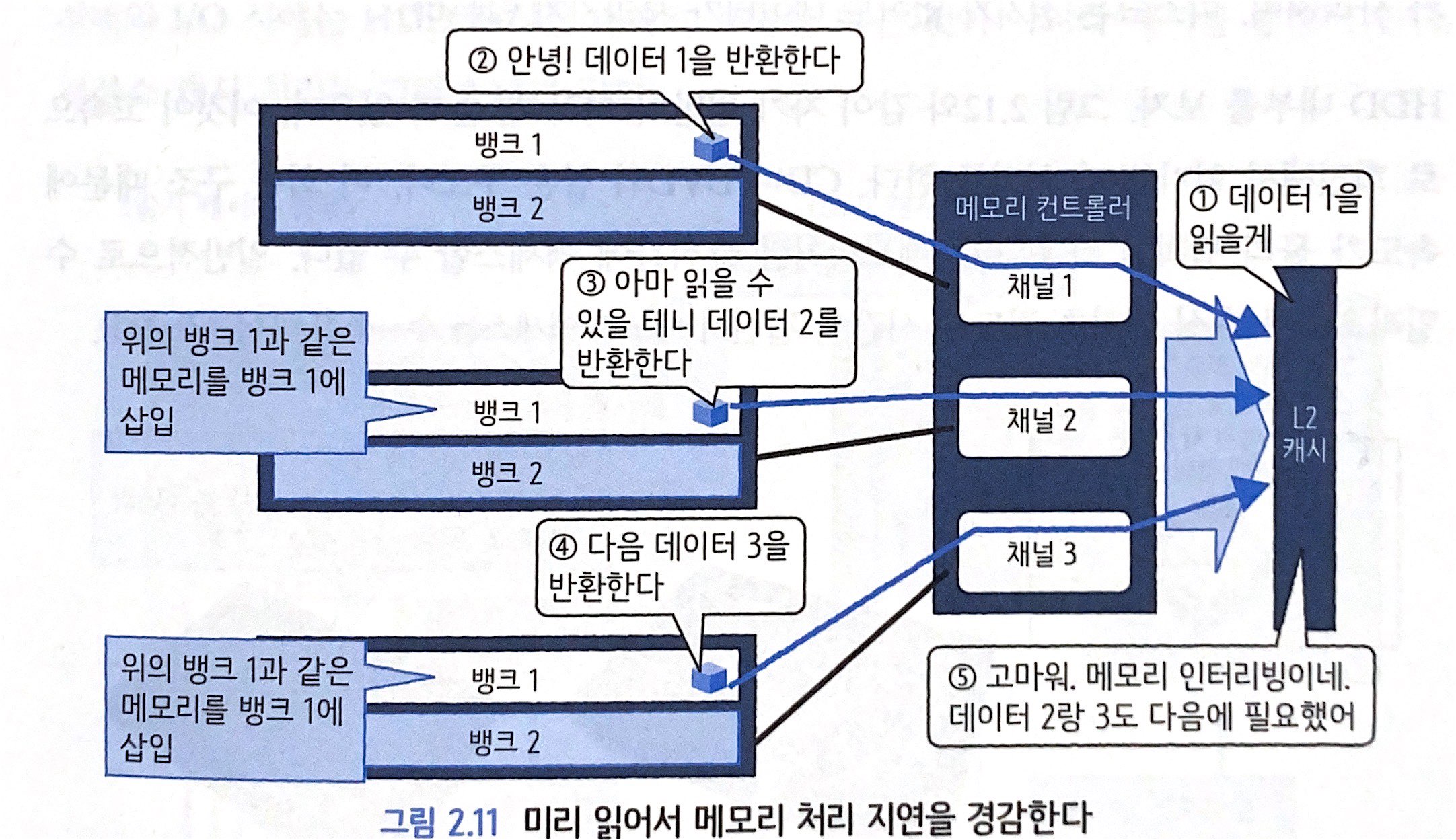

• 미리 데이터를 CPU에 전달해서 처리 지연을 줄이는 메모리의 '메모리 인터리빙(Memory Interleaving)'
• 왼쪽 아래의 메모리 컨트롤러와 메모리와 CPU간 데이터 경로인 채널(Channel)을 아래 그림에서 자세히 표현

•  대부분의 데이터가 연속해서 엑세스가 된다는 규칙을 기반으로 최대 세 개의 채널을 사용해서 데이터 1을 요구하면 데이터 2와 3을 함께 보냄. 먼저 읽음으로써 처리 지연 줄여줌
•  모든 채널의 동일 뱅크에 메모리를 배치함으로써 채널 영역을 많이 사용할 수 있음
• 메모리는 다단계 구조를 가지고 각각의 액세스 속도에 맞게 사용되기 때문에 CPU의 데이터 처리 속도를 줄일 수 있음

2.4 I/O 장치

2.4.1 하드 디스크 드라이브(HDD)

• 메모리에 비해 CPU에서 떨어진 곳에 HDD가 배치되며, 장기 저장 목적의 데이터 저장 장소로 사용됨
• 메모리는 전기가 흐르지 않으면 데이터가 사라지는 반면, 디스크는 전기가 없어도 데이터가 사라지지 않음
• HDD 내부에서 고속으로 회전해서 읽기/쓰기 처리를 하기 때문에 순식간에 액세스할 수 없음
• 최근에는 물리적인 회전 요소를 사용하지 않는 SSD(Solid State Disk, 반도체 디스크) 사용
• SSD는 메모리와 같이 반도체로 만들어졌으나 전기가 없어도 데이터가 사라지지 않으며, 메모리와 기억 장치 간 속도 차이가 거의 없음
• HDD가 많이 탑재된 하드웨어를 '스토리지(Storage, 저장소)'. CPU와 캐시가 존재하고 수많은 HDD 외에도 여러 기능 탑재

• 서버와 I/O 시에는 HDD 가 직접 데이터 교환을 하는 것이 아니라 캐시를 통해서 진행
• 대형 저장소와 연결할 때는 파이버 채널(Fiber Channel, FC)이라는 케이블을 사용해서 SAN(Storage Area Network)이라는 네트워크 경유
• SAN에 접속하기 위한 파이버 채늘 인터페이스를 FC포트. 보통의 서버 시스템 포트에 존재하지 않기 때문에 PCI 슬롯에 HBA라는 카드 삽입

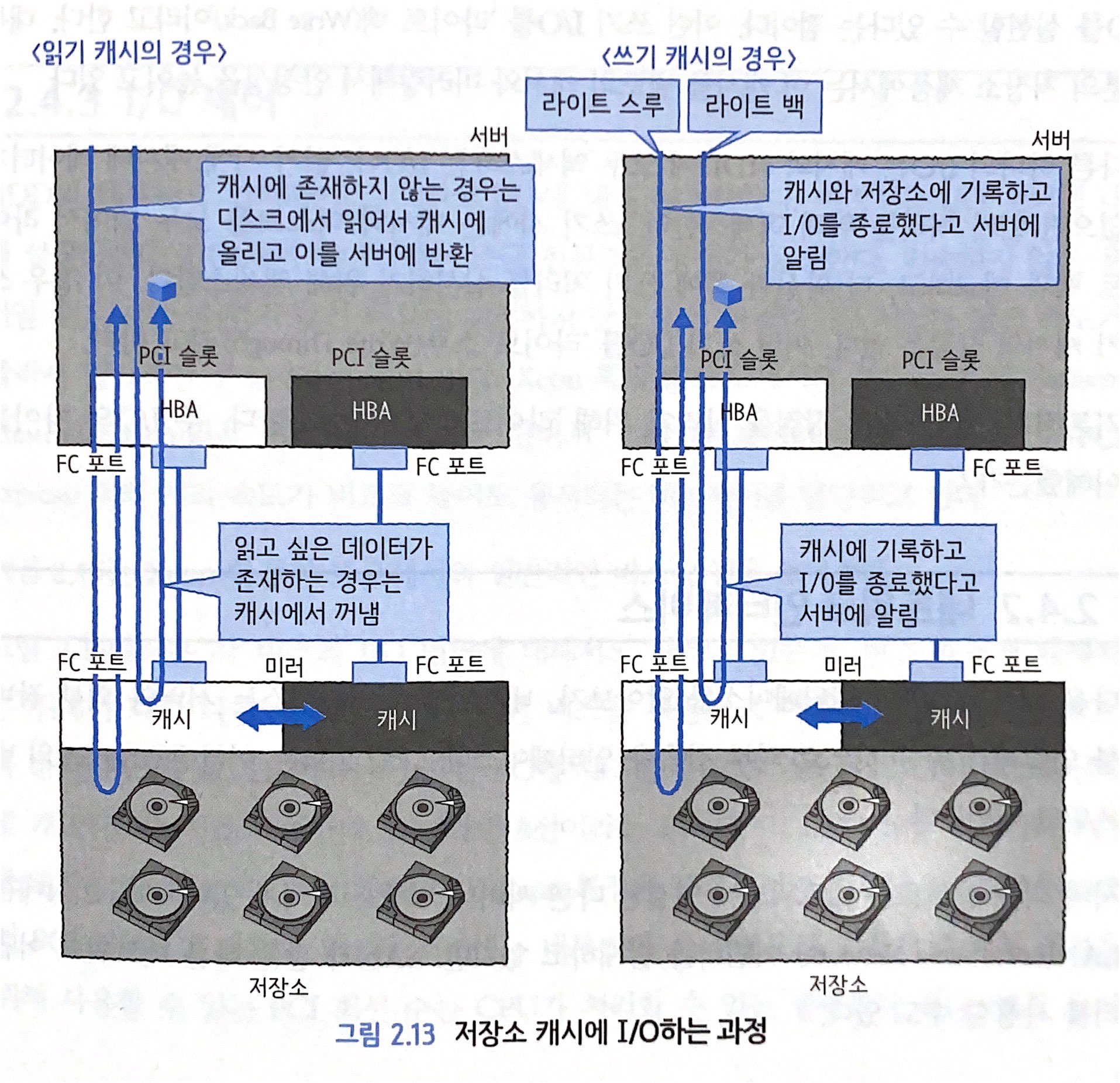

• 캐시라는 메모리 영역에 액세스함으로써 I/O 진행
  • 읽기 캐시의 경우 캐시상의 데이터 복사본만 있으면 되지만, 쓰기 시에는 캐시에만 데이터를 기록하고 완료했다고 간주하는 경우 데이터를 잃을 가능성이 있음
  • 캐시에 저장해서 쓰기 처리가 종료되기 때무에 고속 I/O를 실현할 수 있다(Write Back)는 것이 장점.
  • 대부분의 저장소 제품에서는 이 캐시를 별도의 캐시와 미러링해서 안정성 높임
• 캐시와 HDD에 모두 액세스함으로써 I/O 진행
  • 읽기 시에 캐시에 데이터가 없으면 읽기 처리를 위해 액세스, 쓰기 시에는 캐시와 디스크를 모두 읽어서 라이트 백과 비교하고, 더 확실한 쪽에 쓰기 처리를 실시하기 위해 액세스
  • 쓰기 캐시의 장점은 없음... (Write Through)
• 기본적으로는 캐시의 장점을 살리기 위해 Write Back으로 설정

2.4.2 네트워크 인터페이스

• 네트워크 인터페이스는 서버와 외부 장비를 연결하기 위한 것으로, 외부 접속용 인터페이스
• 서버 외부 장비로는 LAN(Local Area Network)이나 SAN 어댑터 같은 네트워크에 연결된 다른 서버나 저장소 장치 있음

2.4.3 I/O 제어

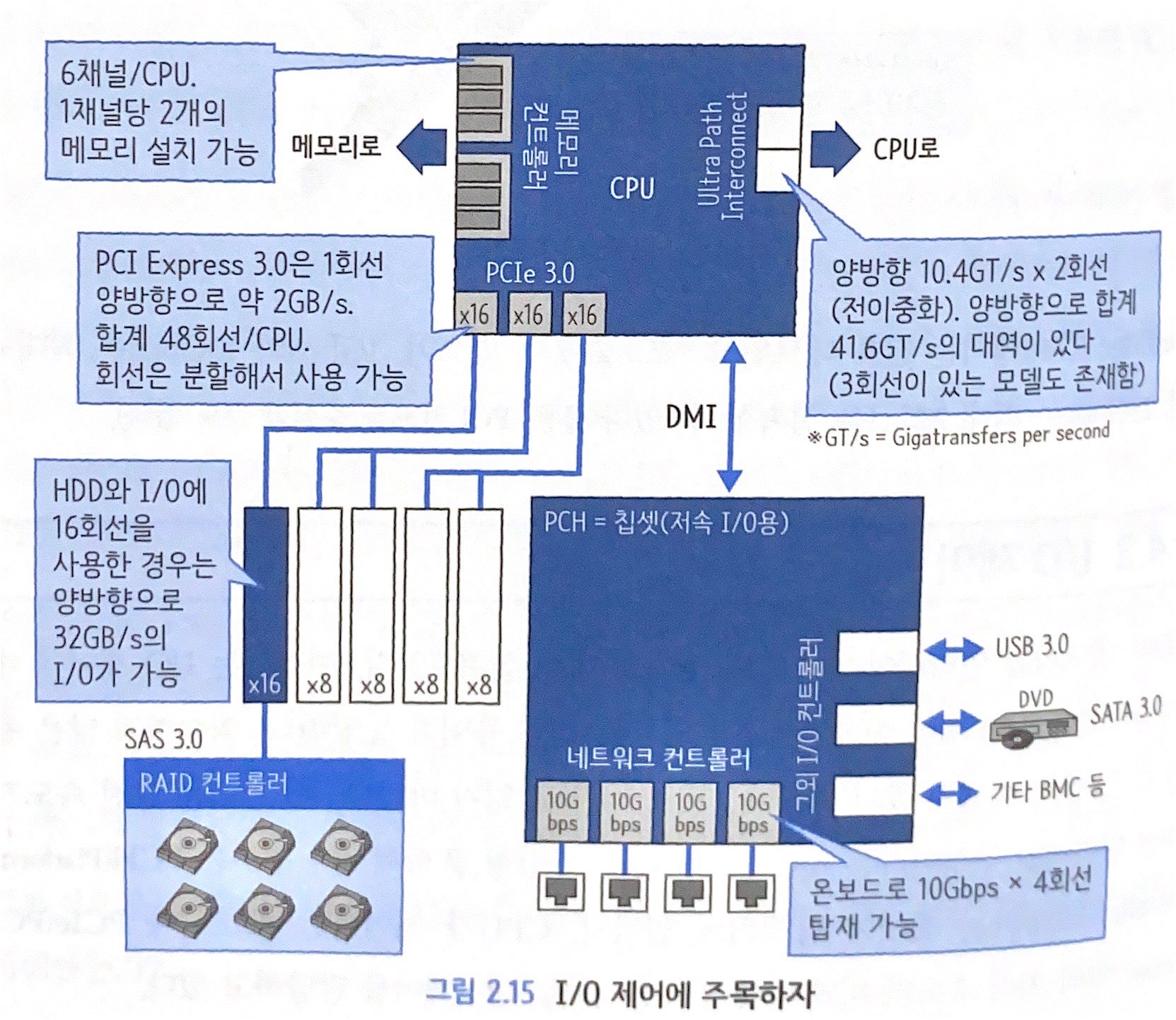

• Xeon 확장형 프로세서에는 PCH(Platform Controller Hub)라는 칩셋이 탑재되어 있어 CPU가 제어하는 메모리나 PCIE(PCI Express) 외의 처리 속도가 비교적 늦어도 용서되는 I/O 제어 담당

Xeon 확장형 프로세서의 일반적인 버스 연결

• PCI의 x8, x16는 PCI의 I/O 회선이 몇 개 연결되는지를 의미. x8이면 8선...
• 각 CPU/칩셋 구조마다 PCI를 연결할 수 있는 회선이 정해져 있는데, Xeon 확장형 프로세서는 각 CPU가 48개의 PCI 회선 존재.
  • 하지만 각 서버에는 내부적인 사용 용도도 있으므로, 외부 연결을 위해 사용할 수 있는 PCI 회선 수는 CPU가 처리할 수 있는 총량보다 적음
• 최근에는 대량의 I/O 및 통신 처리를 서버에서 감당하고 있어 PCI 컨트롤러가 병목 지점이 되지 않도록 CPU가 직접 제어
• CPU 외에도 다양한 컨트롤러가 존재함으로써 CPU가 해야 할 연산에 더 집중할 수 있게 됨

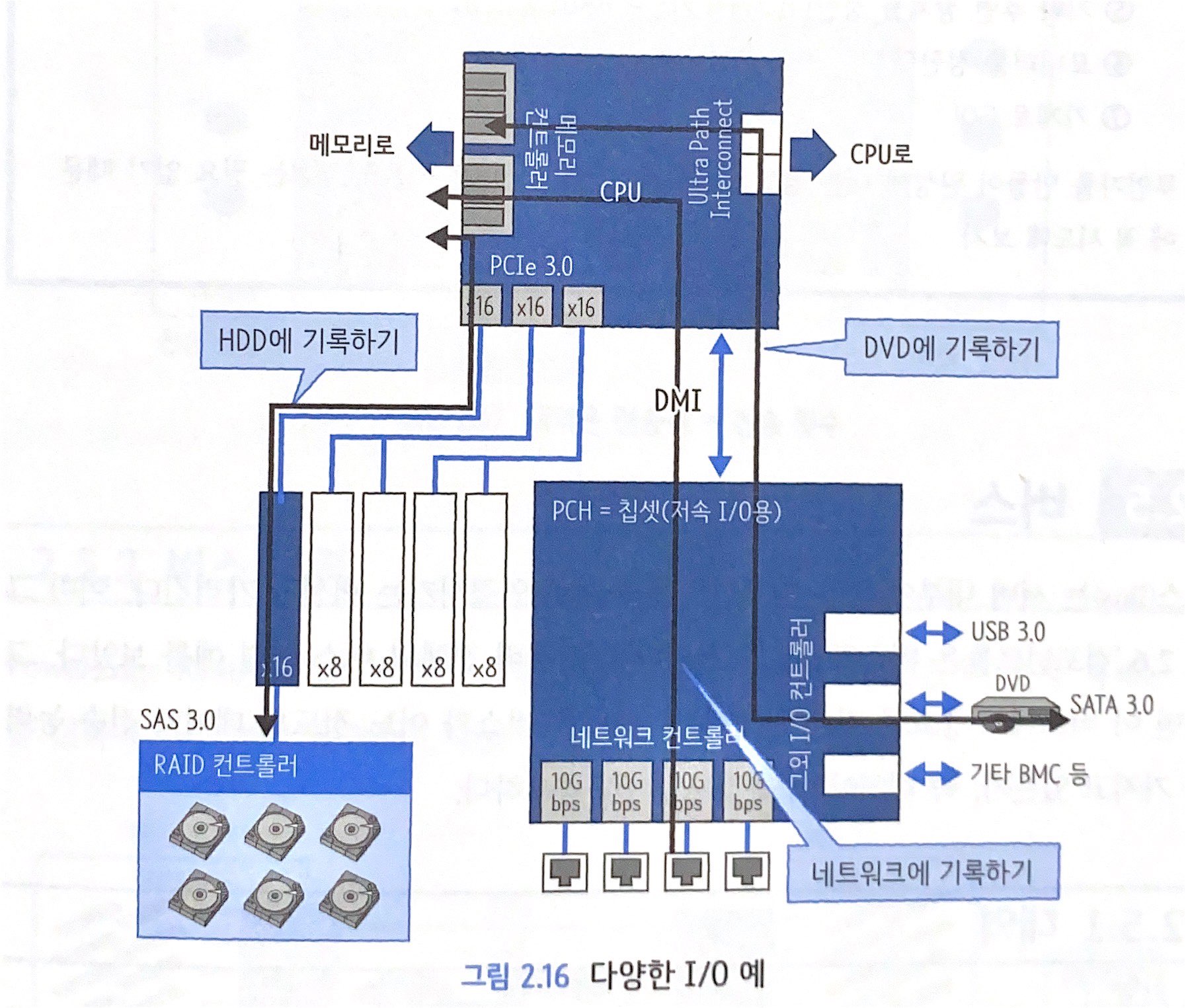

• I/O 시에 관련 처리를 가능한 I/O와 가까운 곳(즉, CPU에서 멀리 있는 곳)에서 처리하는 것이 더 효율적임
• CPU와 칩셋의 관계는 역할 분담을 위한 것

2.5 버스

버스(Bus)는 서버 내부에 있는 컴포넌트들을 서로 연결시키는 회선.

버스가 어느 정도의 데이터 전송 능력을 가지고 있는가, 즉 대역이 어느 정도인가가 중요

2.5.1 대역 (Throughput)

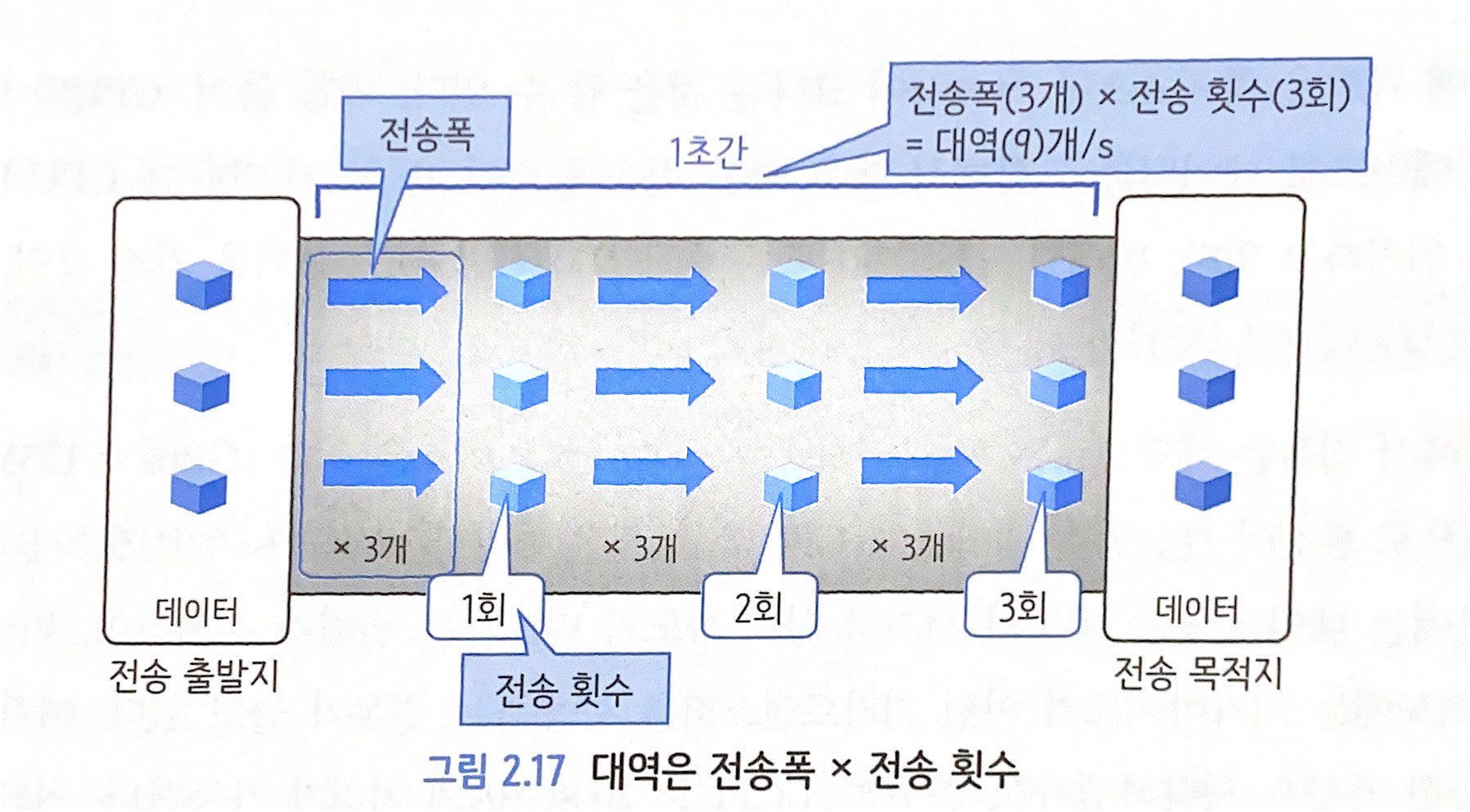

• 대역은 데이터 전송 능력을 의미. 한 번에 보낼 수 있는 데이터의 폭(전송폭) X 1초에 전송할 수 있는 횟수(전송 횟수)
• 전송 횟수는 1초 / 1 처리당 소요 시간(응답 시간)

2.5.2 버스 대역

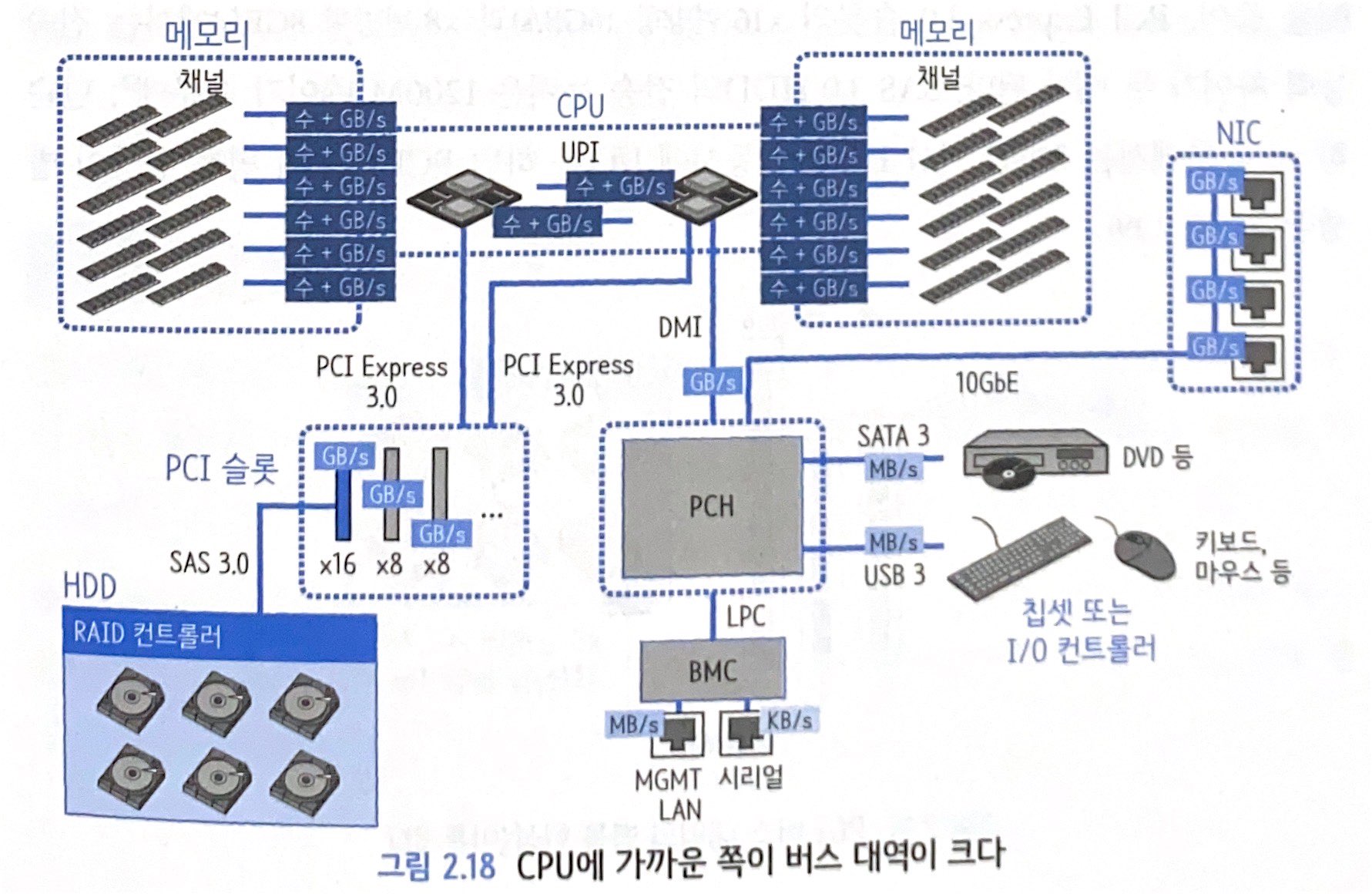

• CPU에 가까운 쪽이 1초당 전송량이 크다는 것 확인 가능
  • CPU와 메모리는 데이터를 대량으로 교환하기 때문에 매우 빠른 전송 능력이 요구. 메모리는 CPU 바로 앞에 위치
  • USB 3.0 포트는 약 500MB/s 전송 능력을 가진 규격으로 저속이기 때문에 PCH 앞에 배치해도 문제 없음
• 버스 흐름에서 중요한 것은 CPU와 장치 사이에 병목 현상(데이터 전송이 어떤 이유로 막혀 있는 상태, Bottleneck)이 없어야 한다는 것
• 외부 장치와 연결을 검토할 때는 버스나 I/O 능력 고려해야 함
